Rigid Light Cranes

Mga produkto

Ang manu-manong pag-angat, pagsasama-sama, o paglipat ng mga medyo magaan na load ay hindi lamang nakakaubos ng oras kundi pati na rin sa pisikal na pangangailangan. Ang aming shop-mounted jib crane, na sinamahan ng iba't ibang hoists, ay tumutulong sa iyo na mabilis at madaling mahawakan ang isang malawak na hanay ng mga workpiece at ilagay ang mga ito nang malumanay at tumpak. Ito ay makabuluhang binabawasan ang setup at downtime, na inaalis ang oras na nasayang sa paghihintay para sa shop crane. Ang iba pang mga bentahe ng column- at wall-mounted jib cranes ay kinabibilangan ng:

Angkop para sa vertical lifting at magaan, mabilis na paghawak ng pagkarga

Simple, ligtas, at maaasahang operasyon

Ang kapasidad ng pag-angat hanggang sa 10,000 kg

Madaling pag-install gamit ang kasamang assembly hardware ng system.

PREV：Aluminum Light CranesSUSUNOD：KBK Crane Systems
  • Pagtutukoy
  • Tungkol sa TBM
  • Makipag-ugnayan sa Amin

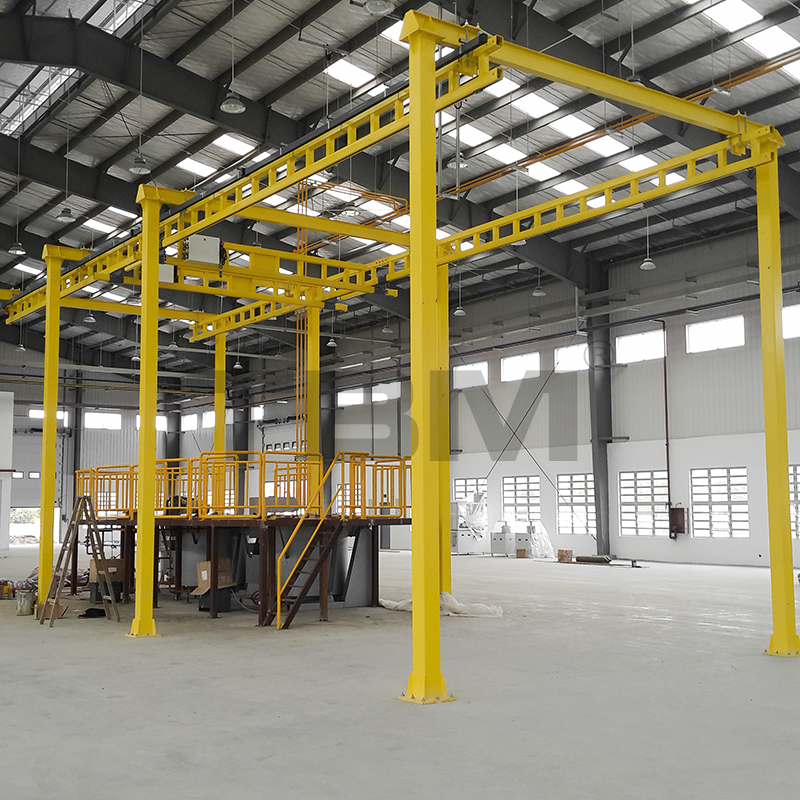

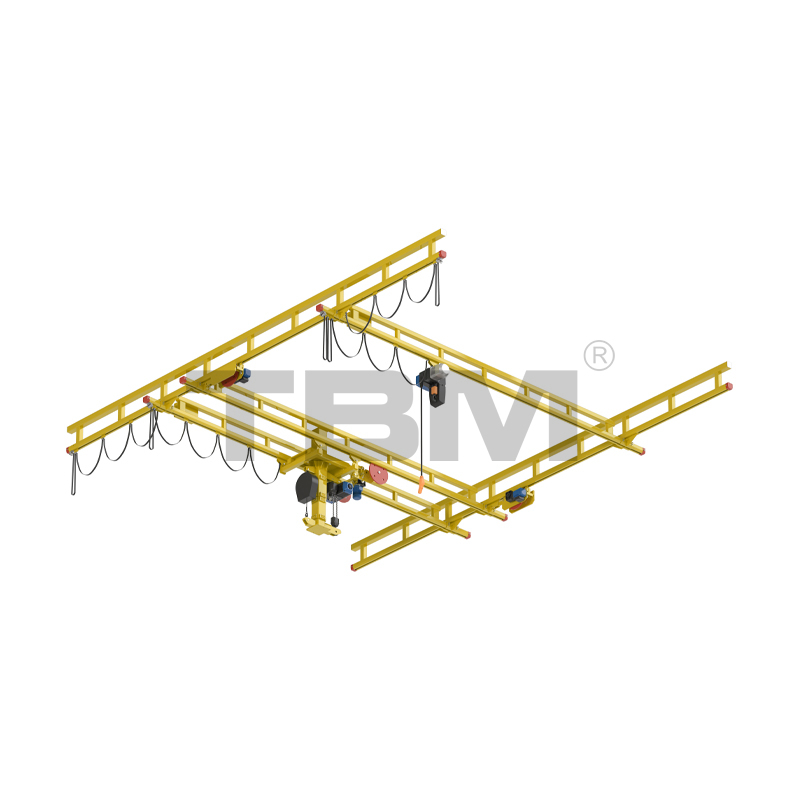

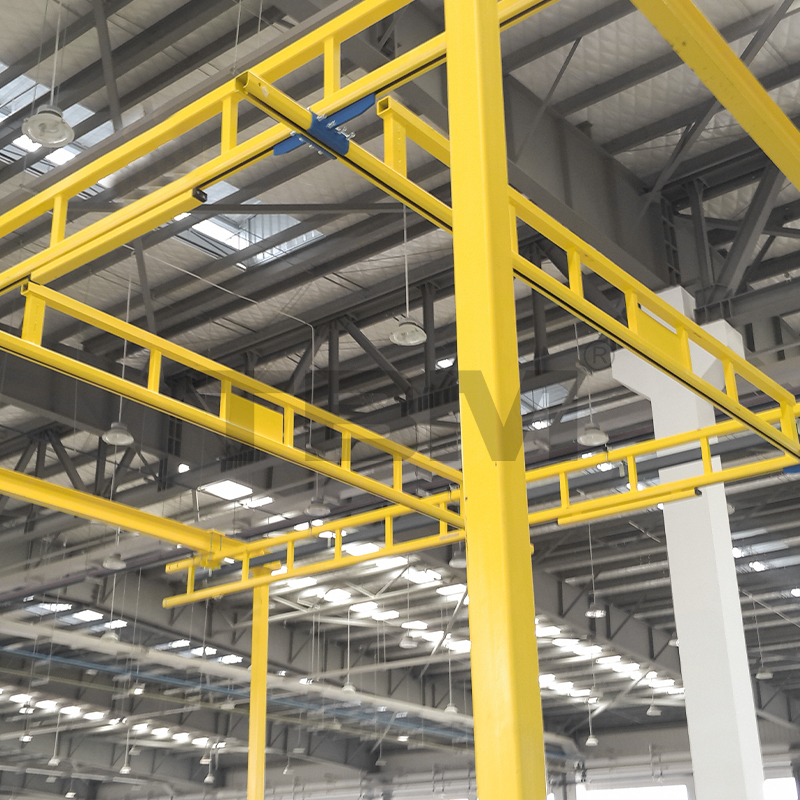

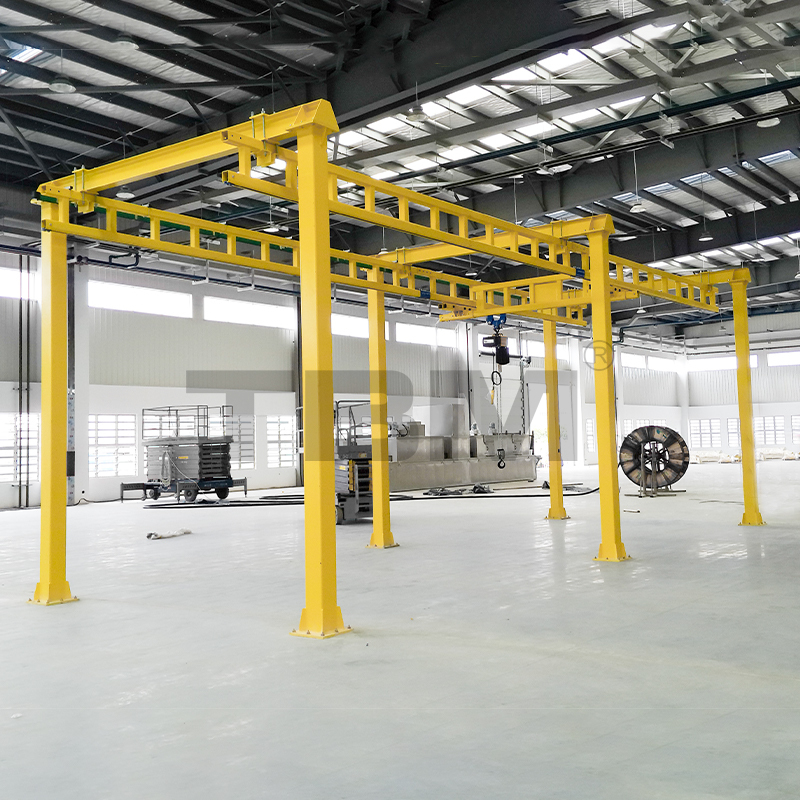

Ang mga matibay na istruktura ng track ay uri ng salo. Maaaring pagsamahin ang tatlong pangunahing cross-section ng track upang lumikha ng iba't ibang configuration ng truss. Ang mga ito ay maaaring iayon upang tumanggap ng iba't ibang load at span sa pamamagitan ng pagsasaayos ng mga salik gaya ng laki ng nangungunang chord, mga miyembro ng web, at bottom chord (track). Dahil sa mataas na kapasidad ng pagkarga ng truss structure, malaking span, mahusay na katatagan, at kaakit-akit na hitsura, ang mga rigid track crane ay lalong naging popular sa magaan at maliit na industriya ng lifting.

Ang mga sumusunod ay ilang karaniwang mga opsyon sa istruktura:

Serye Modelooooooo Hanging point spacing S/mm Mag-load/KG Taas ng truss/mm
60 Serye SRR0263 S≤6300 250 255
SRR0276 6300 250 315
SRR0291 7600 250 365
75 Serye SRR0563 S≤6300 500 280
SRR0576 6300 500 355
SRR0591 7600 500 430
90 Serye SRR1063 S≤6300 1000 335
SRR1076 6300 1000 390
SRR1091 7600 1000 460
SRR2063 S≤6300 2000 460
SRR2076 6300 2000 510
SRR2091 7600 2000 560

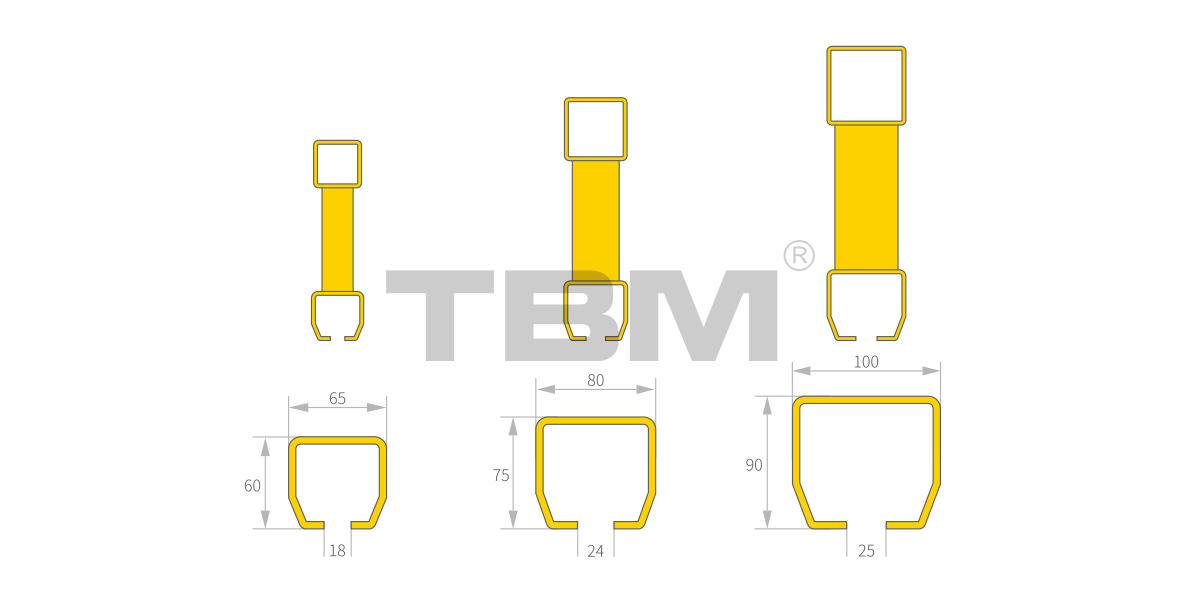

Tandaan: Ang 60 serye, 75 serye, at 90 serye ay tumutukoy sa cross-sectional na taas ng track.

MGA MAHIGPIT NA COMPONENT NG CRANE

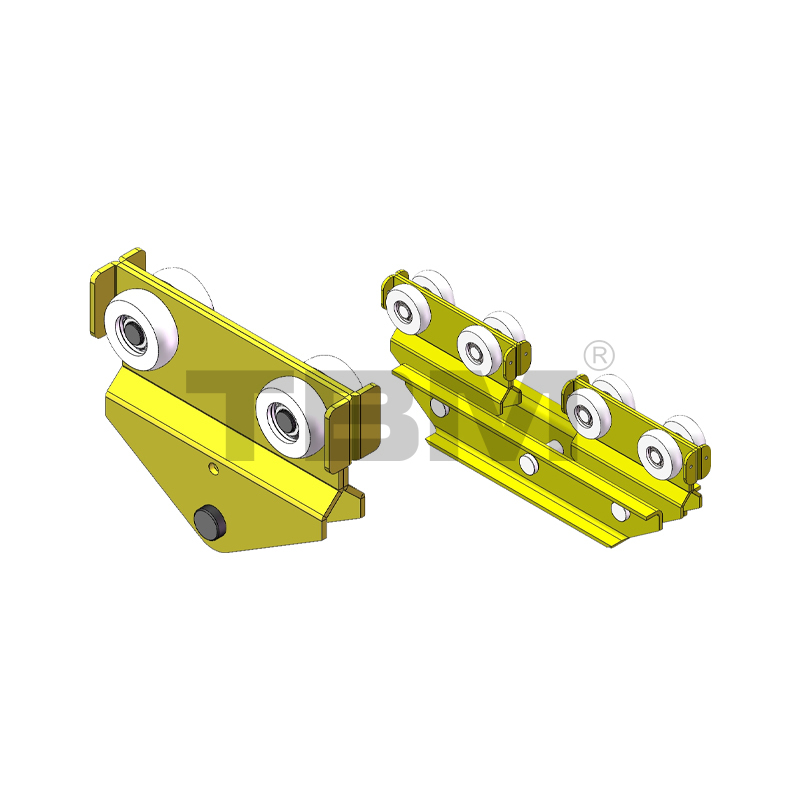

RHT02/05/10/20 Main Beam Trolley
█Ang pangunahing beam trolley ay ginagamit para sa pagbitin ng mga mekanismo ng pag-aangat, atbp. Ang mga gulong nito ay gawa sa mataas na lakas na nylon at may katumbas na slope, na nagpapahintulot sa kanila na umayon sa rail tread, na tinitiyak ang maayos na operasyon at awtomatikong pagsentro. Ang mga nakabaluktot na pakpak sa magkabilang dulo ay pumipigil sa troli na hindi aksidenteng mahulog sa track, na tinitiyak ang ganap na kaligtasan.

Modelooooooo Mag-load/KG Naaangkop na track
RHT02 250 60
RHT05 500 75
RHT10 1000 90
RHT20 2000 90
Tandaan: Ang RHT20 trolley ay isang double trolley at bersyon ng koneksyon ng RHT10 trolley

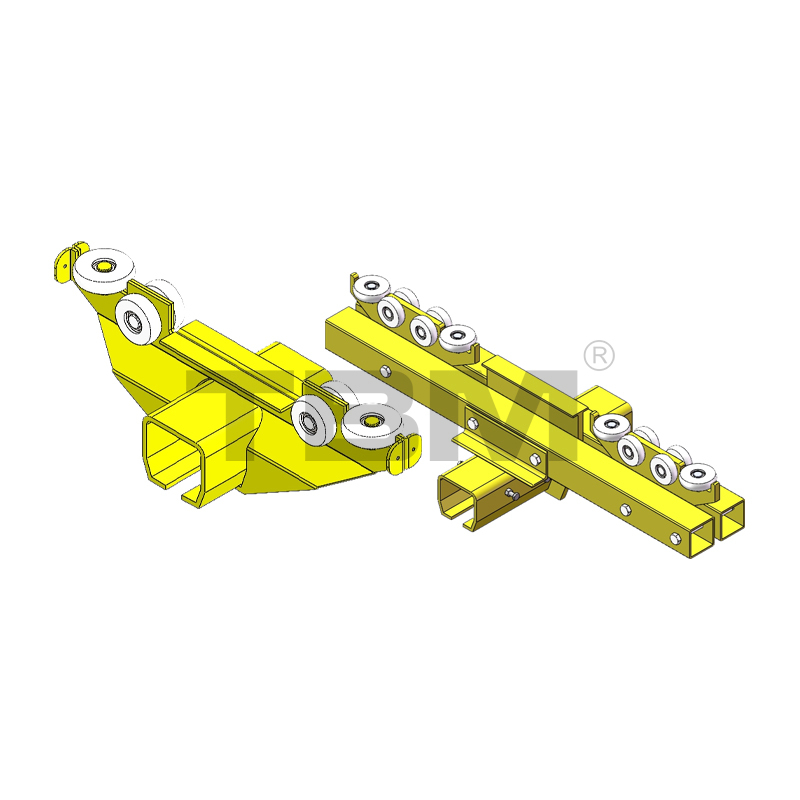

RET02/02L/05/05L/10/10L/20L Single-Girder Rail Trolley
■Ikinokonekta ang riles sa pangunahing sinag. Tinitiyak ng matibay na koneksyon na ito na ang pangunahing sinag ay nananatiling patayo sa riles sa panahon ng paggalaw, na nagpapahintulot sa magkabilang panig ng sinag na gumalaw nang sabay-sabay nang hindi umiikot.

Modelooooooo Mag-load/KG Naaangkop na track Tandaan
RET02 250 60 serye Pangunahing beam haba ≤6.5m
RET02L 250 60 serye Pangunahing beam haba ≤6.5m
RET05 500 75 serye Pangunahing beam haba ≤6.5m
RET05L 500 75 serye Pangunahing beam haba ≤6.5m
RET10 1000 90 serye Pangunahing beam haba ≤6.5m
RET10L 1000 90 serye Pangunahing beam haba ≤6.5m
RET20L 2000 90 serye -
Tandaan: L stands for extended type. Under the condition of 2000KG, all rail trolleys are extended type.

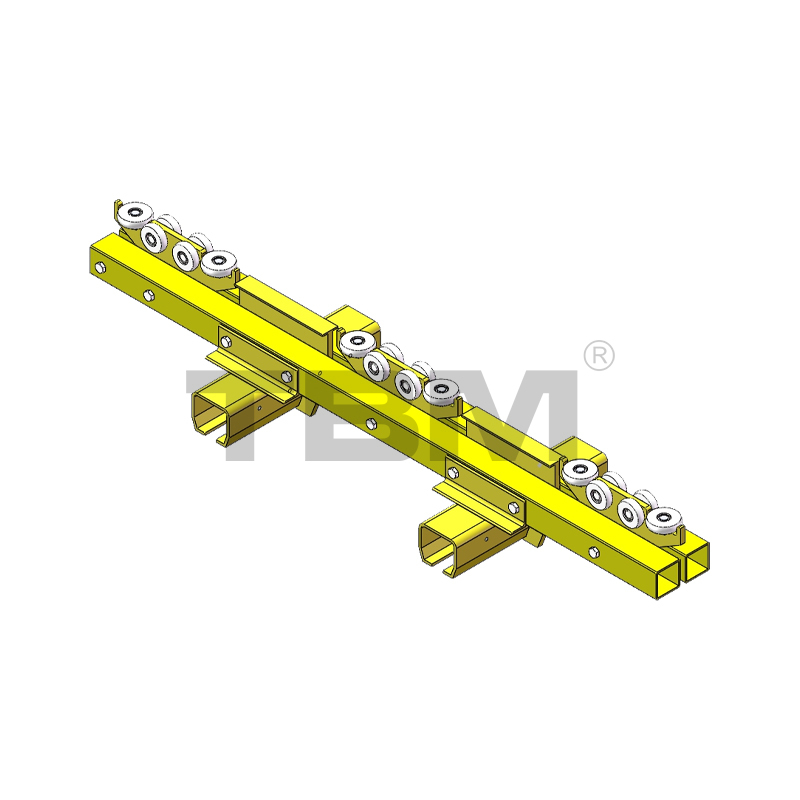

RET60D/75D/90D Double-Girder Rail Trolley
Sa double-girder construction, isinama ang end beam trolley para matiyak ang pare-parehong espasyo sa pagitan ng dalawang beam.

Modelooooooo Mag-load/KG Naaangkop na track
RET02D 250 60 serye
RET05D 500 75 serye
RET10D 1000 90 serye
RET20D 2000 90 serye

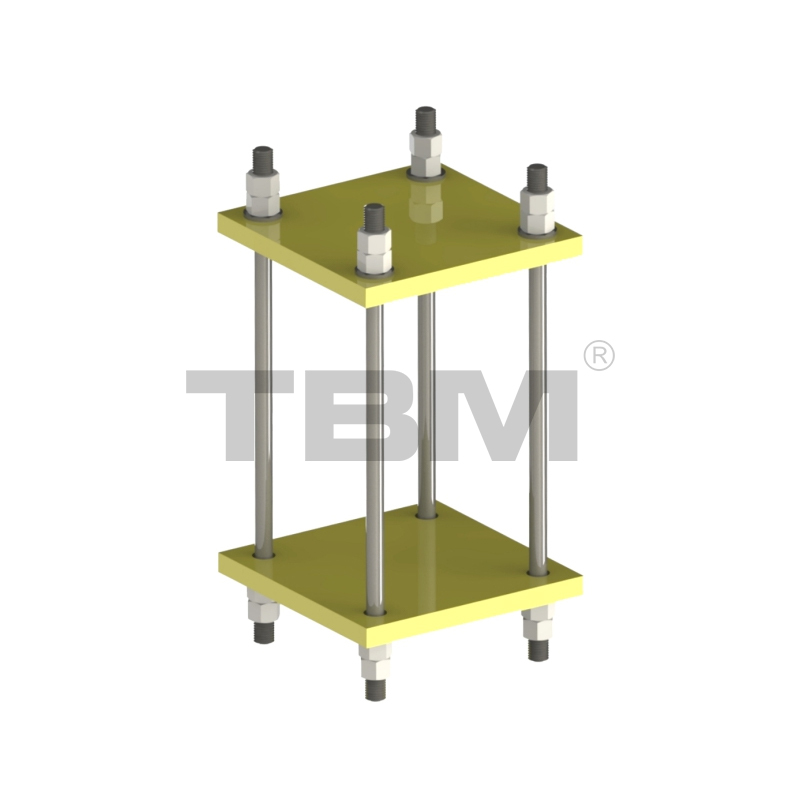

Subaybayan ang sabitan
■Ginagamit upang ligtas na ikonekta ang tuktok na chord at crossbeam ng isang salo. Ang laki at kapal ng clamping plate ng track connector ay nag-iiba depende sa load.

Modelooooooo Tandaan
RLP02 Naaangkop sa 60 serye ng mga riles
RLP05 Naaangkop sa 75 serye ng mga riles
RLP10 Naaangkop sa 90 serye ng mga riles

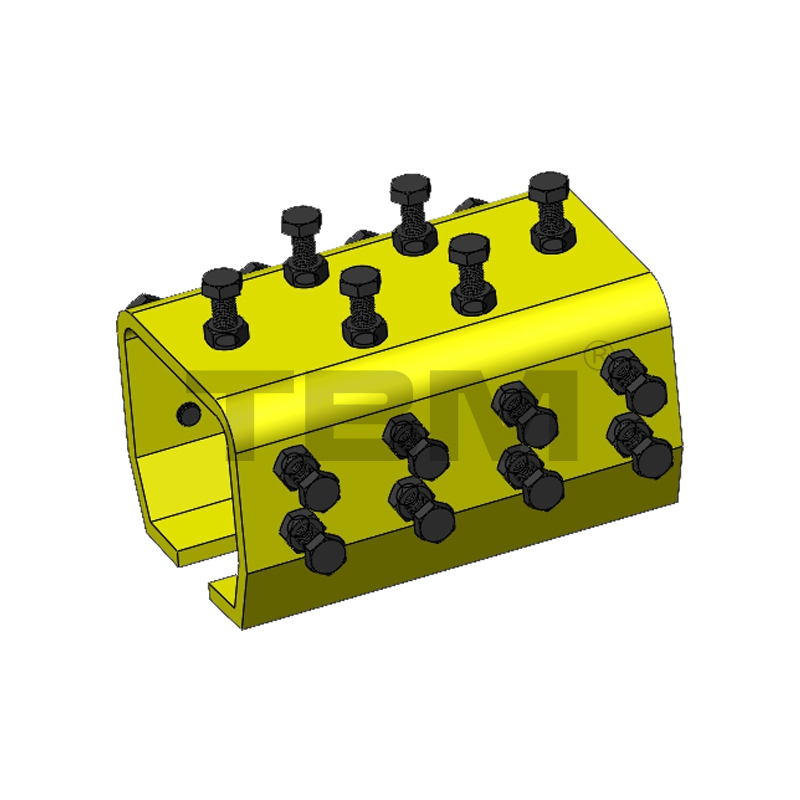

Mga Connector ng Track
Ang tatlong modelo ng track connector para sa 60, 75, at 90 series ay:
RRC02/05/10
[Mga konektor sa pagitan ng dalawang katabing fixed rail. Ayusin ang mga turnilyo sa itaas upang matiyak ang maayos na koneksyon sa pagitan ng dalawang nakapirming riles, na nagpapahintulot sa troli na dumaan nang maayos.]

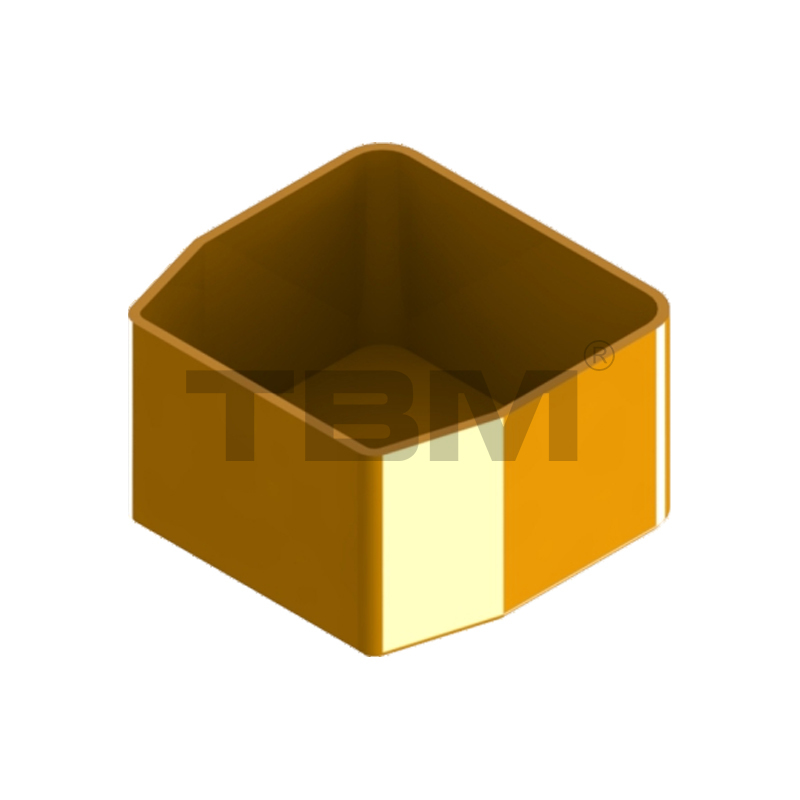

Subaybayan ang End Caps
Ang tatlong modelo ng track end cap para sa 60, 75, at 90 series ay:
REC02/05/10
■ Ang mga takip ng dulo ng track ay ginagamit upang maiwasan ang pagpasok ng alikabok at banyagang bagay at pagandahin ang hitsura.

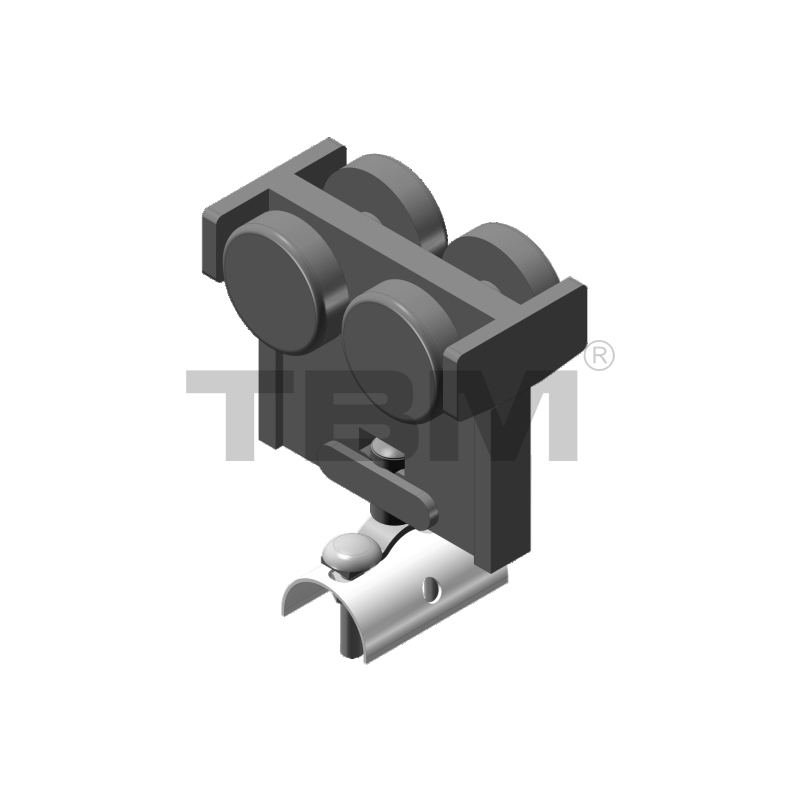

Cable Pulley
Ginagamit sa pagsususpinde at paghila ng mga kable habang naglalakbay ang pangunahing sinag o hoist.
RCTO1 Cable Pulley
RCE01 Cable Terminal Clamp

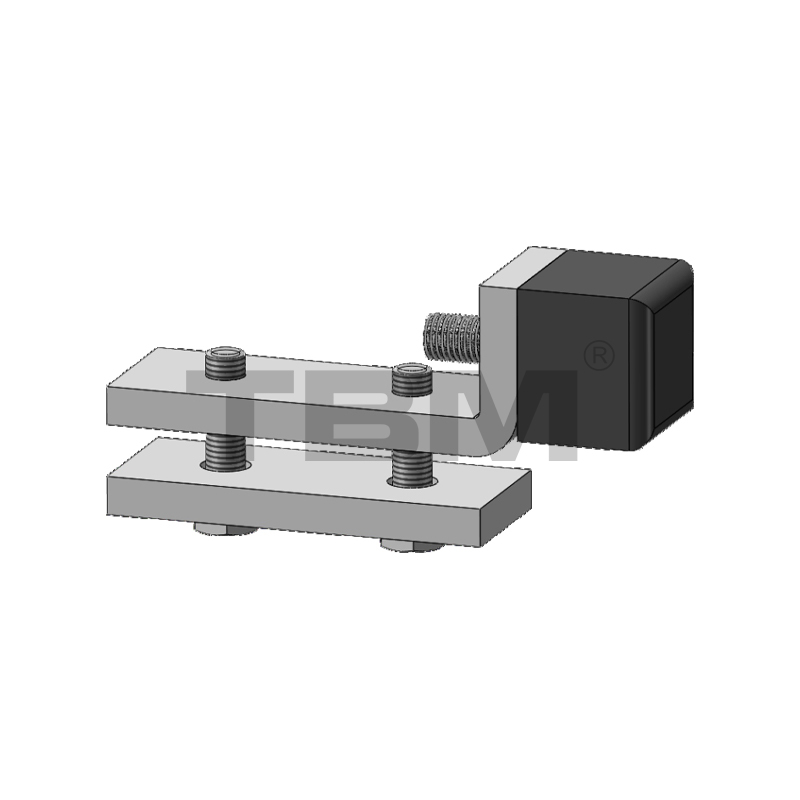

Mga Panlabas na Paghinto
■ Tugma sa 60, 75, at 90 na laki ng track, Modelo: RAS01
■ Naaayos na mga posisyon sa paghinto batay sa lugar ng pagpapatakbo ng track.

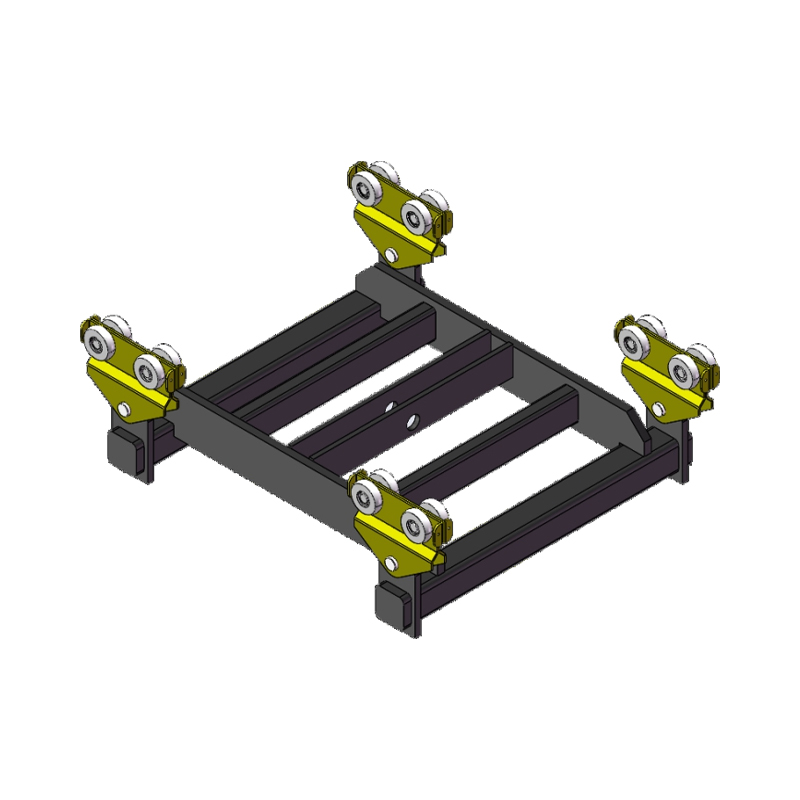

RHT02D/05D/10D/20D Double-Girder Trolley Frame
■Default na double-girder center spacing ay 700mm (magagamit ang mga espesyal na dimensyon kapag hiniling).
Ang double-girder trolley frame ay pantay na namamahagi ng hoist load sa dalawang pangunahing beam.

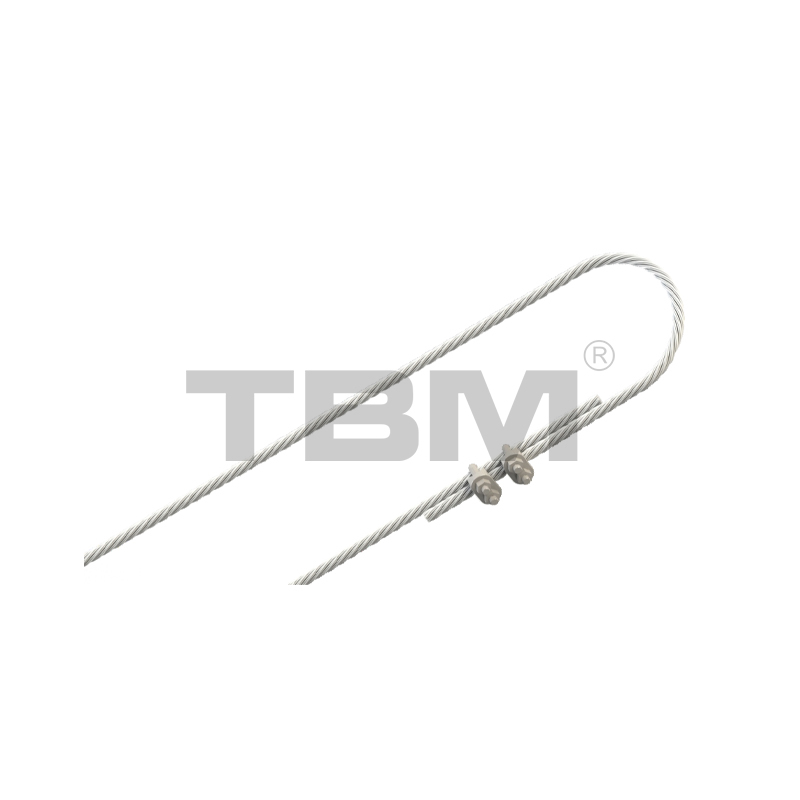

Pangalawang Proteksyon
Upang maiwasan ang mga hindi inaasahang sitwasyon, ang mga pangalawang proteksyon na aparato ay inilalagay sa bawat nakapirming riles, bawat pangunahing sinag, at bawat hoist. Ang mga ito ay ikinategorya bilang mga sumusunod:

Modelooooooos Pangalan Tandaans/Default Size
RDP-R Subaybayan ang pangalawang proteksyon Wire Rope Haba 1m
RDP-G Pangunahing beam pangalawang proteksyon Wire Rope Haba 1m
RDP-H Itaas ang pangalawang proteksyon Wire Rope Haba 1m

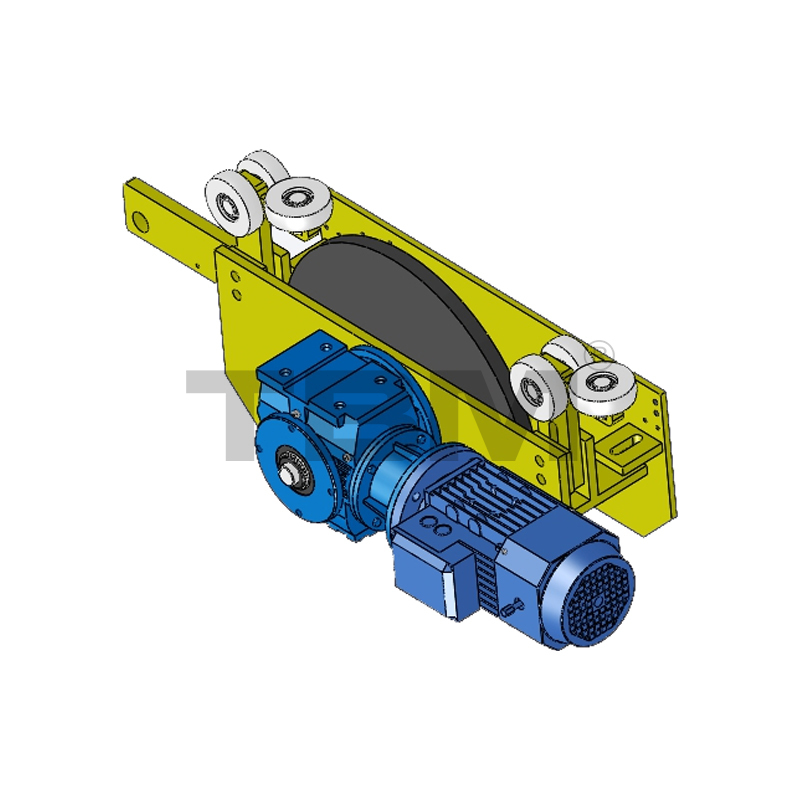

De-kuryenteng troli
Kapag electric ang travel mode, ang pangunahing beam at hoist drive unit.
Maaaring mapili ang motor mula sa mga domestic o imported na tatak.
[Default na bilis ng paglalakbay: 5-20m/min (dalawang bilis ng dalas ng variable)]

Modelooooooo Tandaans
PULANG01 Karaniwang premium na tatak ng motor
PULANG02 High-end na SEW motor/iba pa
PULANG03 Custom na servo drive motor

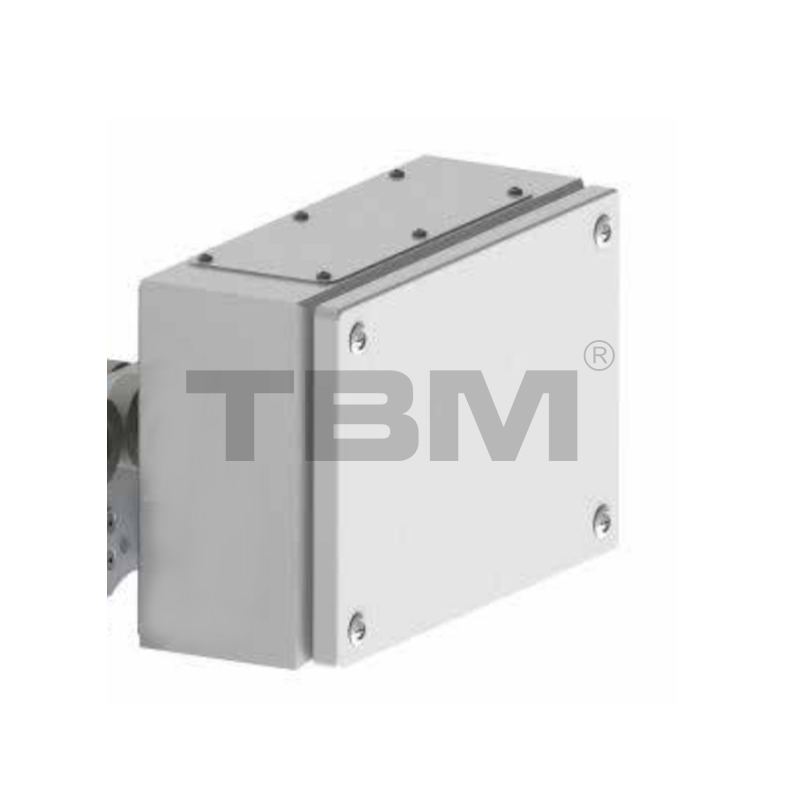

Electrical Control Box
■Control unit para sa pagmamaneho ng sasakyan. Depende sa mga kinakailangan ng customer, maaaring mag-iba ang napiling configuration.
Ang default na configuration ng control ay variable frequency.

Modelooooooo Tandaans
REB01 Karaniwang pagsasaayos: mga bahagi ng premium na domestic brand
REB02 Mga bahagi ng high-end na imported na brand
REB03 Customized na servo drive configuration

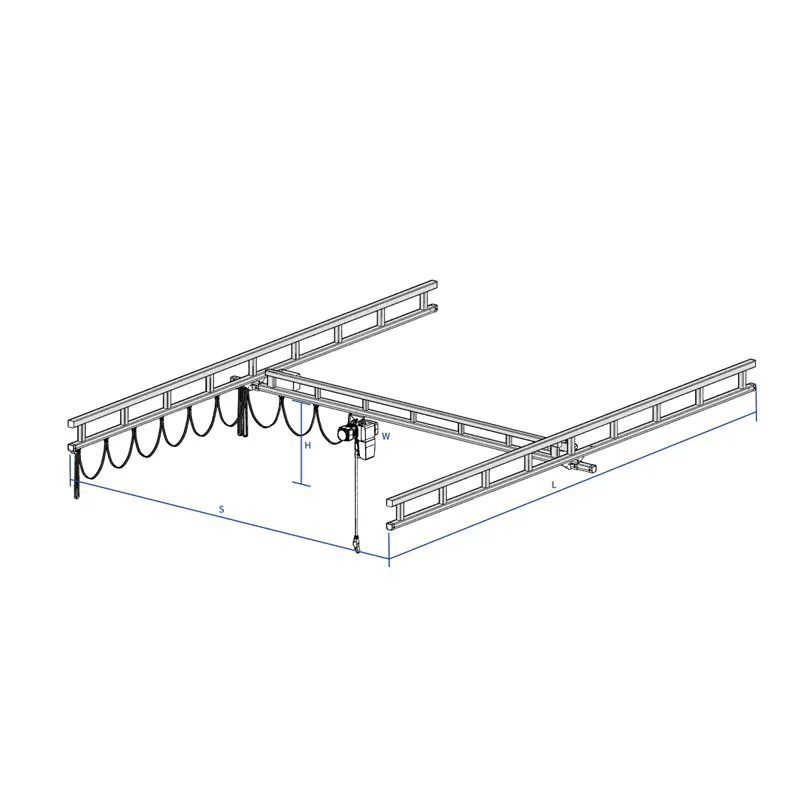

INPUT NG CUSTOMER

· Mag-load ng w
Ang pag-load ng isang solong pangunahing sinag, ang pagkarga ng buong frame

·Haba ng Riles L
Tumutukoy sa haba ng mga nakapirming riles sa magkabilang panig.

· Girder Span S
Tumutukoy sa gitna-sa-gitnang distansya sa pagitan ng dalawang nakapirming riles. Ang default ay 250mm.

· Taas ng sinag H
Ang taas ng hoist ng main beam trolley (para sa mga free-standing na istruktura, kadalasang kinakalkula mula sa ground o column support point).

· Saklaw ng Hook
Dahil sa laki nito, ang kagamitan ay may ilang mga blind spot. Dapat isaalang-alang ng mga user ang aktwal na mga kinakailangan sa saklaw ng hook. Higit pa rito, ang isang ligtas na clearance ay dapat na nakalaan para sa pag-install at pagpapatakbo ng kagamitan, na maaaring bahagyang mag-iba mula sa mga sukat ng espasyo.

· Uri ng Structural at Pamamaraan ng Pagkontrol sa Operasyon
Ang uri ng istruktura ay tumutukoy sa free-standing (kapal ng pundasyon) o uri ng suspendido. Ang mga pangunahing beam ay maaaring single, double, o teleskopiko, at kasama rin ang kinakailangang numero at load. Kasama sa mga paraan ng pagpapatakbo ang manu-mano, ganap na kuryente, o de-koryenteng pagpapatakbo ng troli at troli. Kasama sa mga paraan ng power supply ang flat cable, busbar, o C-rail. Kasama sa mga paraan ng kontrol ang kontrol ng hawakan at remote control.
