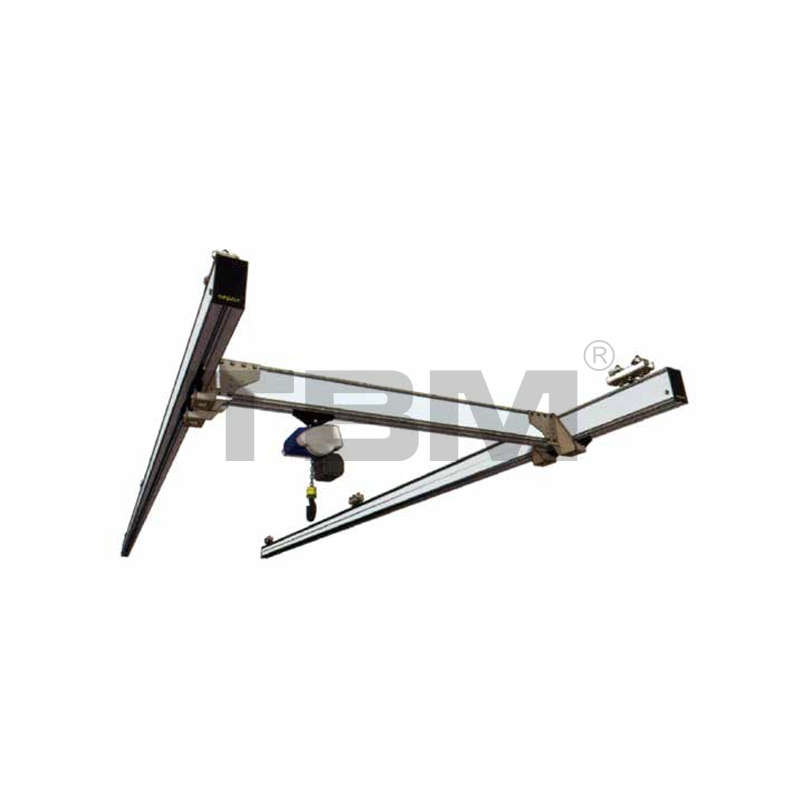

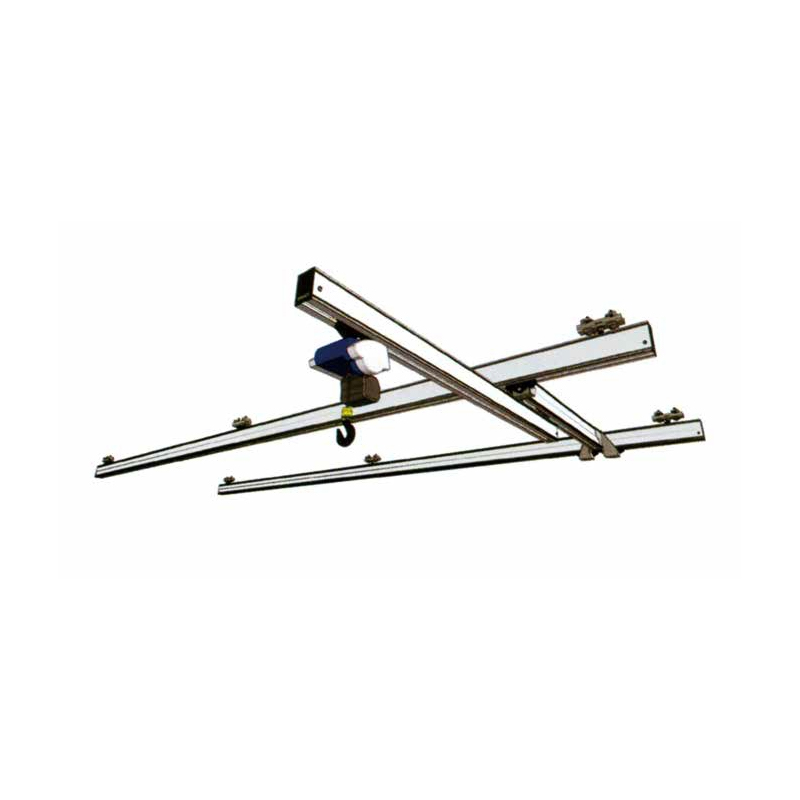

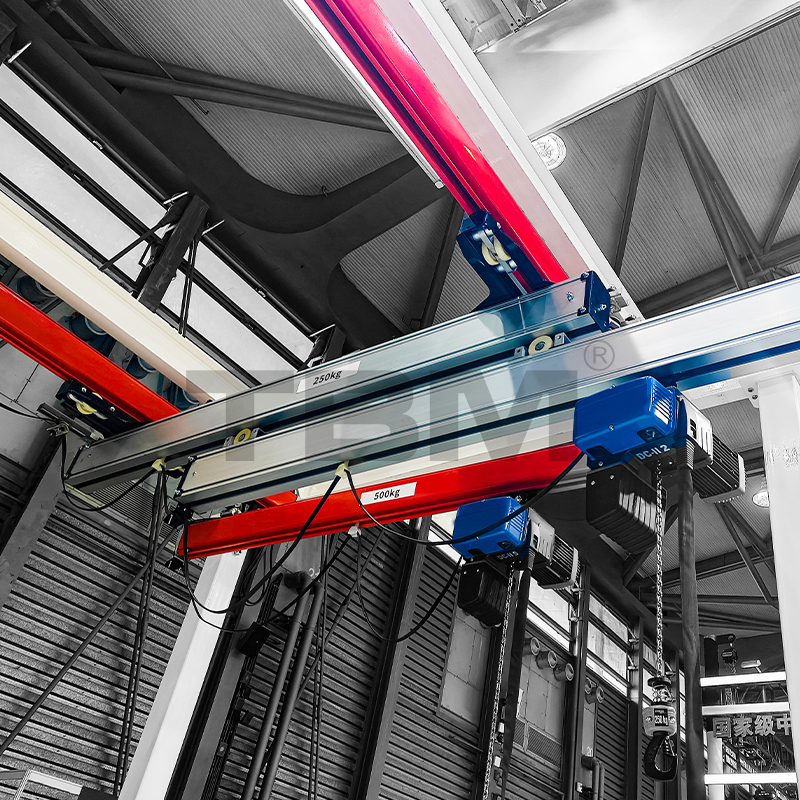

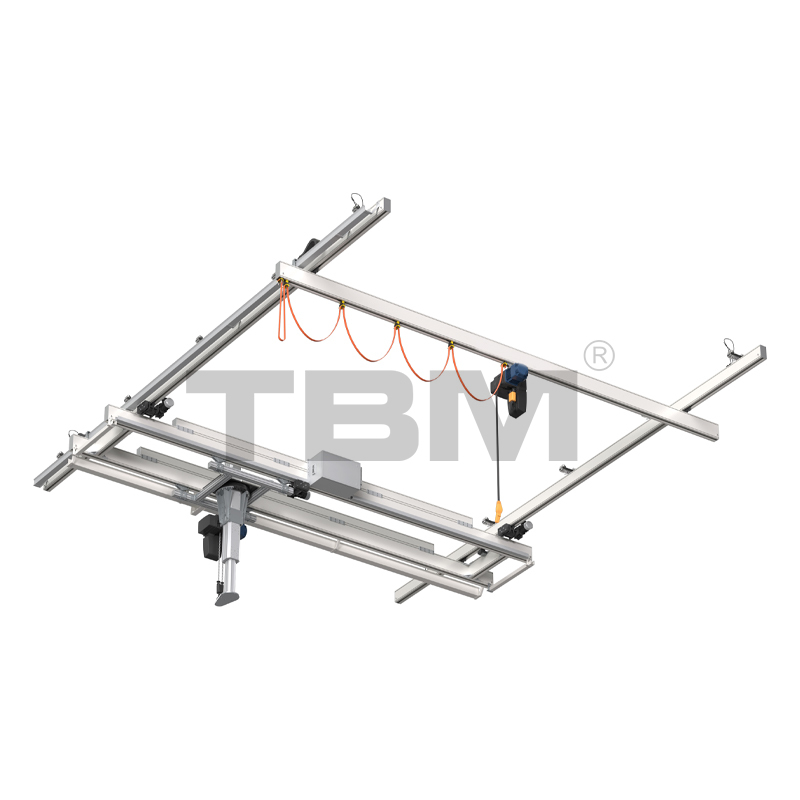

Aluminum Light Cranes

ALUMINIUM LIGHT COMPONENTS

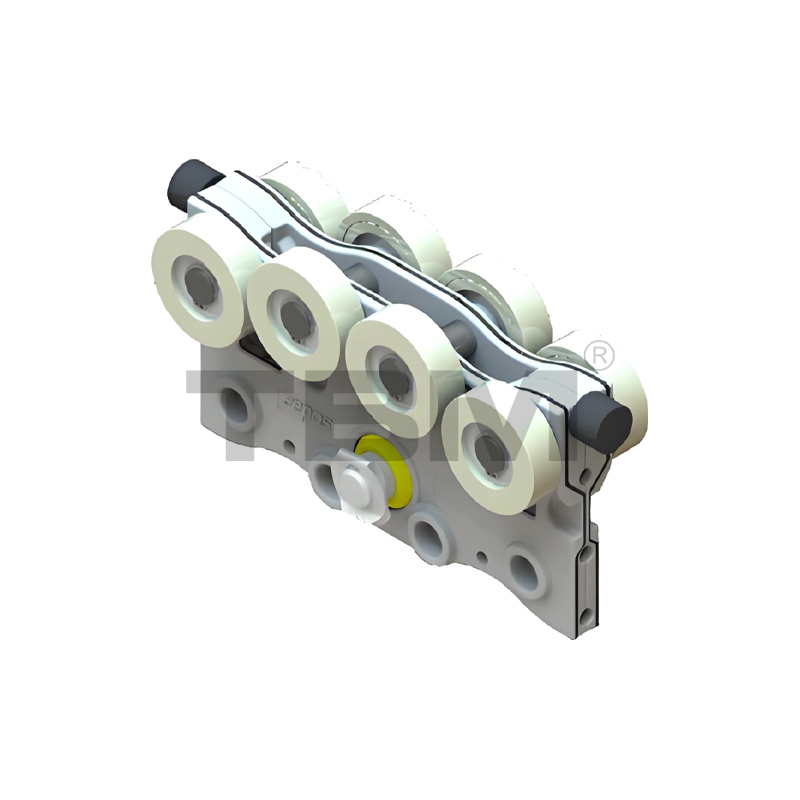

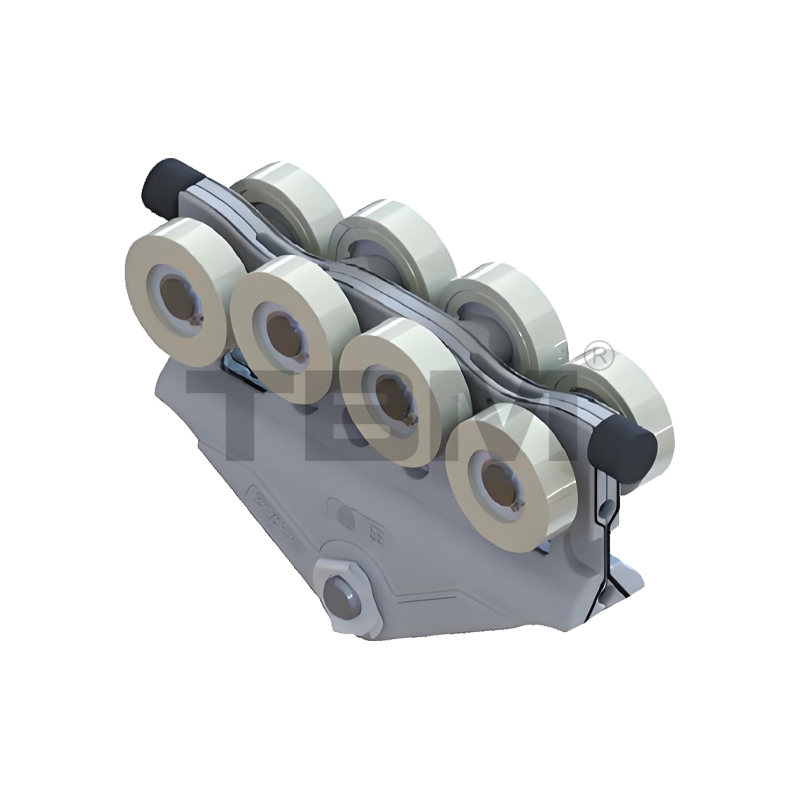

AETO1 Track Trolley
■ Ang trolley ay die-cast/forged mula sa high-strength, wear-resistant nylon para sa makinis na pag-gliding at madaling operasyon.
■ Dalawang hanay ng upper at lower rollers ay nagbibigay ng proteksyon laban sa prying at misalignment.

AHT01/02 Main Beam Pulley (Cast/Forged Aluminum, Triangular)
■ Ang trolley ay die-cast/forged mula sa high-strength, wear-resistant nylon para sa makinis na pag-gliding at madaling operasyon. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

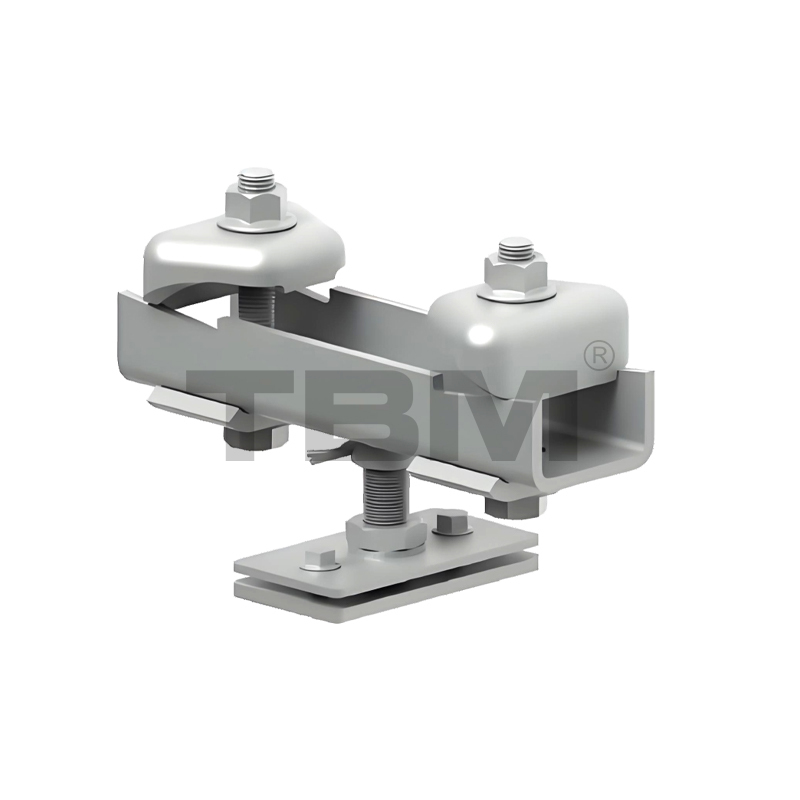

ALP1510F Flexible Track Lifting Point
■ Ang mga flexible lifting point ay karaniwang ginagamit sa mga track system. Ang koneksyon sa pagitan ng ibabang bahagi ng lifting point at ang flange plate ay gumagamit ng isang spherical na istraktura. Ang nababaluktot na istraktura na ito ay nagbibigay ng mataas na kapasidad na nagdadala ng pagkarga.

■Ang inertial force na nabuo kapag ang pangunahing beam o hoist ay gumagalaw at tumama sa dulo ay nagbibigay-daan sa bahagyang pag-ugoy sa nakapirming riles.
Tandaan: Available ang iba pang laki kapag hiniling. Pakitiyak na kumpirmahin mo ang pagpili ng lifting point kapag naglalagay ng iyong order upang maiwasan ang mga hindi kinakailangang komplikasyon sa panahon ng on-site na pag-install.

ALP1510R Rigid Rail Lifting Points
■Ang matibay na mga punto ng pag-angat ay karaniwang ginagamit para sa mga aplikasyon tulad ng mga manipulator at teleskopikong beam na nangangailangan ng pataas na puwersa. Dahil sa kanilang likas na istruktura, pinipigilan nila ang buong makina na manginig habang ginagamit. Sa kasalukuyan, ang aming default na uri ng lifting point ay matibay.

Tandaan: Available ang iba pang laki kapag hiniling. Pakitiyak na kumpirmahin mo ang pagpili ng lifting point kapag naglalagay ng iyong order upang maiwasan ang mga hindi kinakailangang komplikasyon sa pag-install.

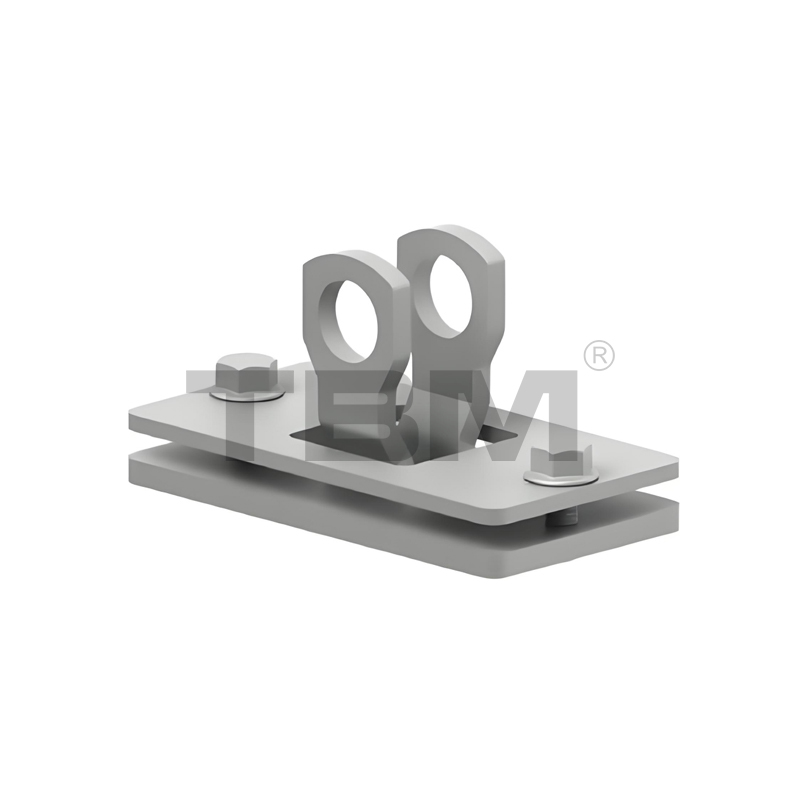

AGL90 Rail Lifting Lug (90°)
■ Paraan ng koneksyon para sa pangunahing beam at rail trolley.
■ Single load capacity: 600 kg
■ Ang pangunahing sinag ay konektado sa nakapirming riles sa isang 90° anggulo.

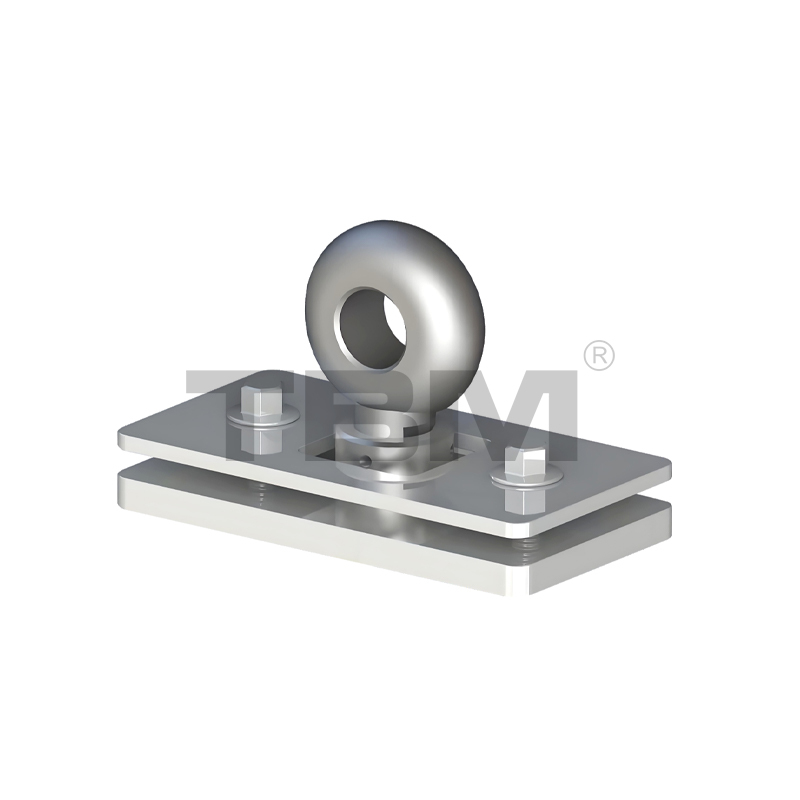

AGL360 Track Lifting Ring (360°)
■Nagtatampok ang singsing ng isang hubog na hakbang sa ibaba para sa flexible swinging. Pangunahing ginagamit ito para sa pagkonekta ng mga pangunahing punto ng pag-angat ng sinag sa mga pagsasaayos ng tandem trolley.

■Ang nag-iisang lifting ring ay may kapasidad ng pagkarga na 1000 kg at ginawa gamit ang isang red satin finish.

AGL00 Rail Lifting Lug (0°)
■Ikinokonekta ang pangunahing sinag sa troli ng riles.
■Sisang load capacity: 600 kg
■Ang pangunahing sinag ay konektado sa nakapirming riles sa isang 0° anggulo.
■Karaniwang ginagamit para sa pagbubuhat ng mga lug sa ibabang riles ng mga teleskopikong beam.

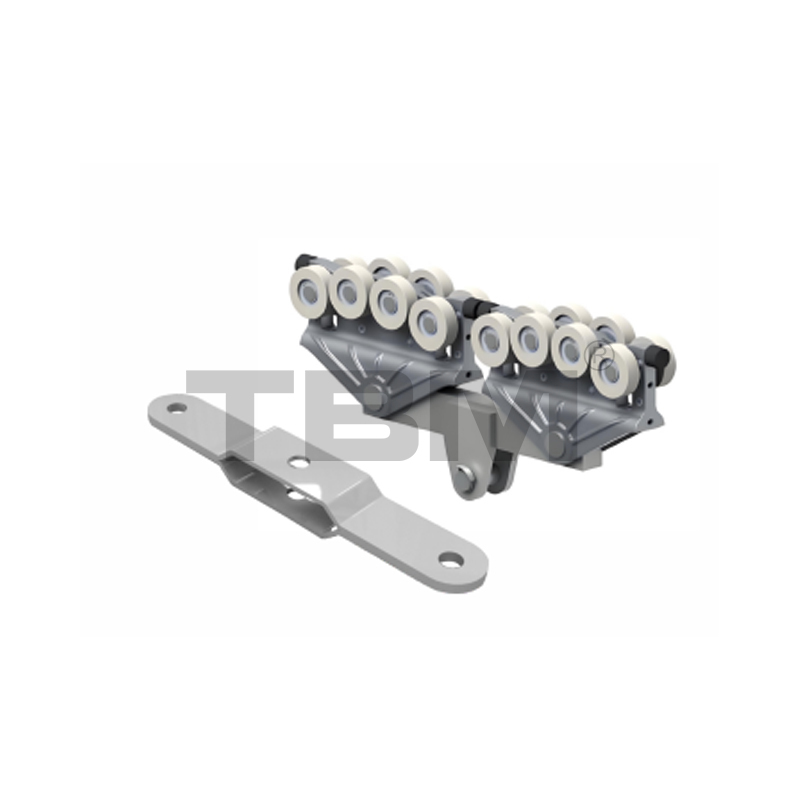

ATCO1 Tandem Trolley Connector Plate
■ Para sa mga load na lampas sa 500 kg o sumasaklaw ng higit sa 6 na metro, kinakailangan ang isang tandem trolley system. Nag-aalok ang system na ito ng mas mataas na kapasidad ng pagkarga at mas malawak na hanay ng mga aplikasyon.

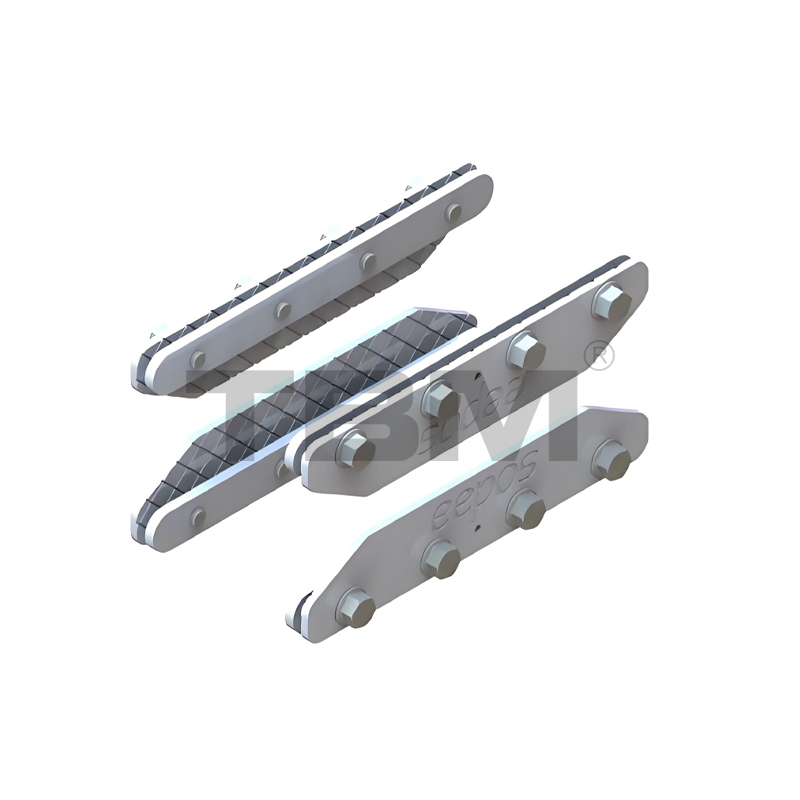

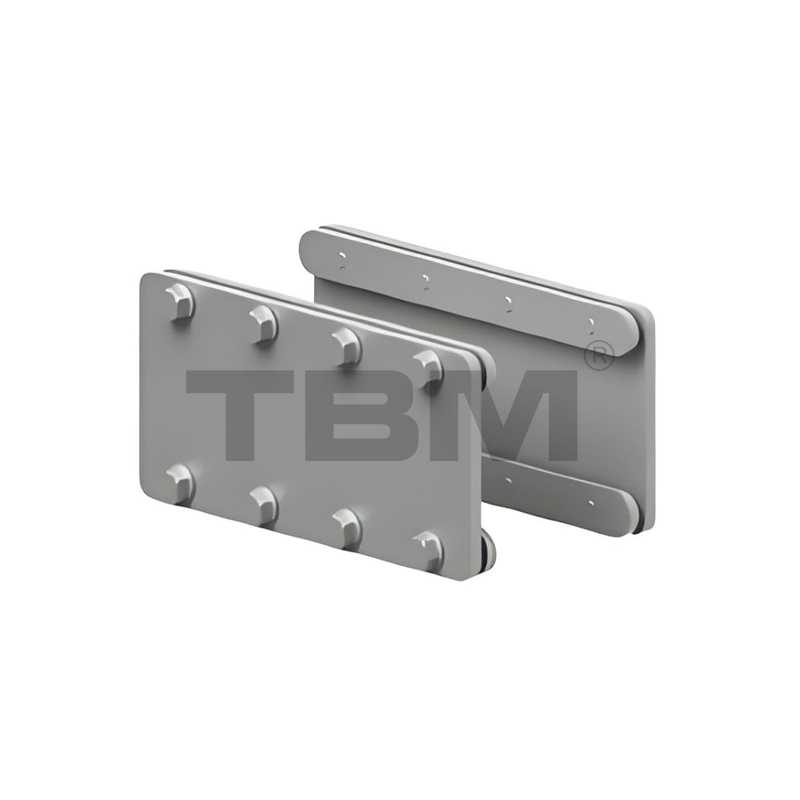

ARCO1 Rail Connectors
■ Ang mahahabang riles ay nangangailangan ng maraming riles upang pagsamahin. Ang apat na pirasong split rail connectors ay nagbibigay-daan para sa unibersal na paggamit sa buong hanay ng riles.

ACS01 Reinforcement Rail Connector Plate
■Kapag pinapalakas ang pangunahing sinag, ang distansya sa pagitan ng pangunahing riles ng sinag at ang mga plato ng konektor ng reinforcement rail ay hindi dapat lumampas sa 1500mm.

AFS01 Naayos na Stop
■Ang trangka sa dulo ng track ay pumipigil sa troli na dumudulas sa track.

AAS01 Adjustable Stop
■Ang adjustable stop ay na-snap sa isang notch sa inner cavity ng rail, na nagbibigay-daan para sa arbitrary na pagsasaayos ng stop position.

AMS01 Intermediate Movable Stop
■Ang mga Intermediate Movable Stop ay mga movable stop sa pagitan ng dalawang magkatabing beam sa mga multi-girder application. Pinipigilan ng mga ito ang dalawang beam na maging masyadong malapit at posibleng magdulot ng mga banggaan sa pagitan ng hoist at workpiece.

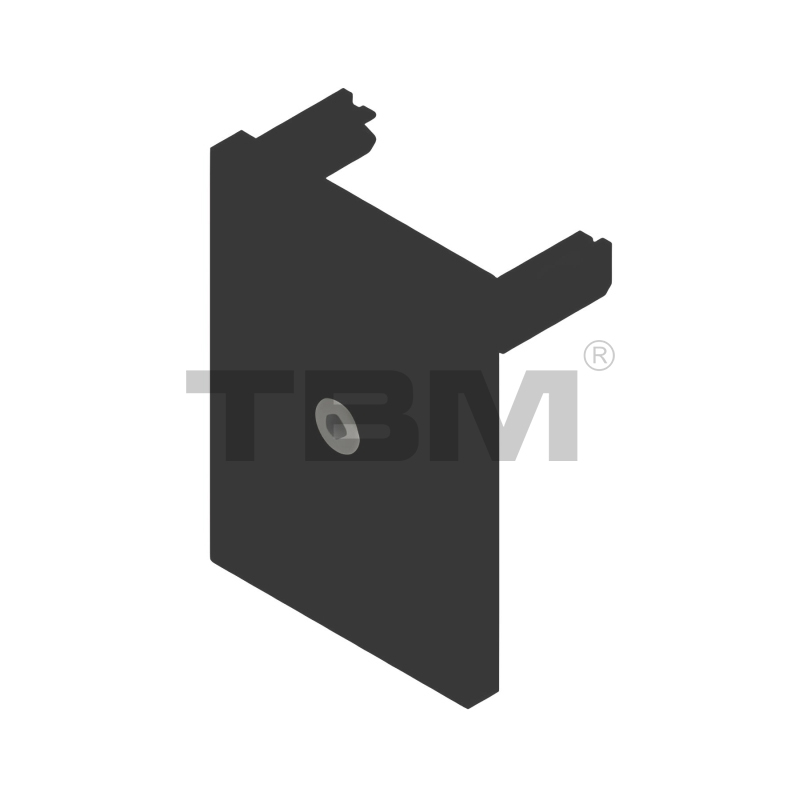

Subaybayan ang End Caps

■Ang mga takip na ito ay tinatakpan ang mga dulo ng mga riles, na pumipigil sa alikabok at mga dayuhang bagay na makapasok sa track at nagbibigay ng pandekorasyon na aesthetic.

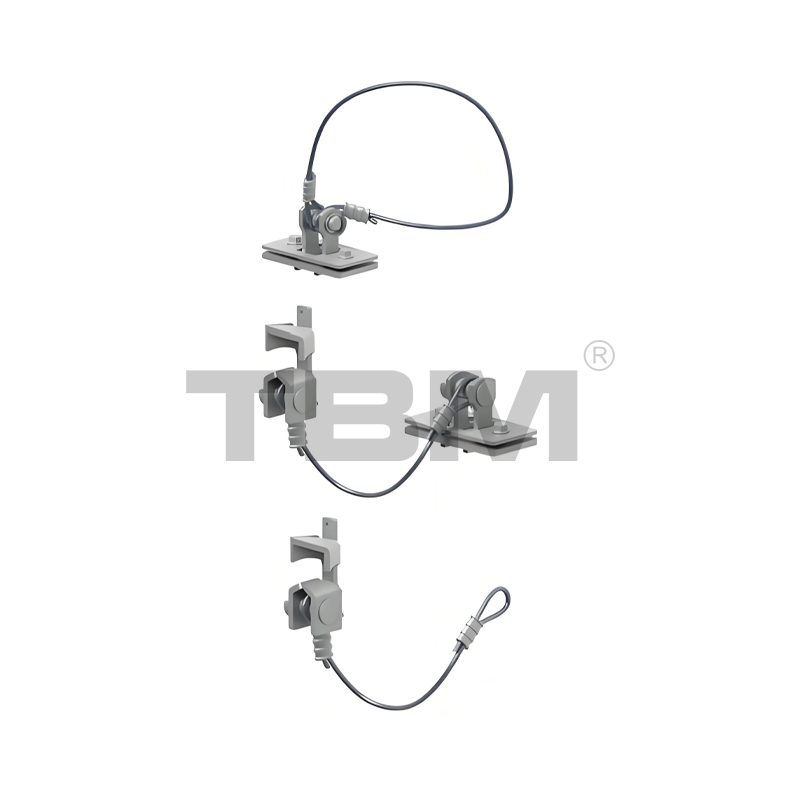

Pangalawang Proteksyon ng ADP-R/G/H
■Upang maiwasan ang mga hindi inaasahang sitwasyon, nag-install kami ng mga pangalawang proteksyon na aparato sa bawat nakapirming riles, bawat pangunahing sinag, at bawat hoist.

Ang mga ito ay ikinategorya bilang mga sumusunod:

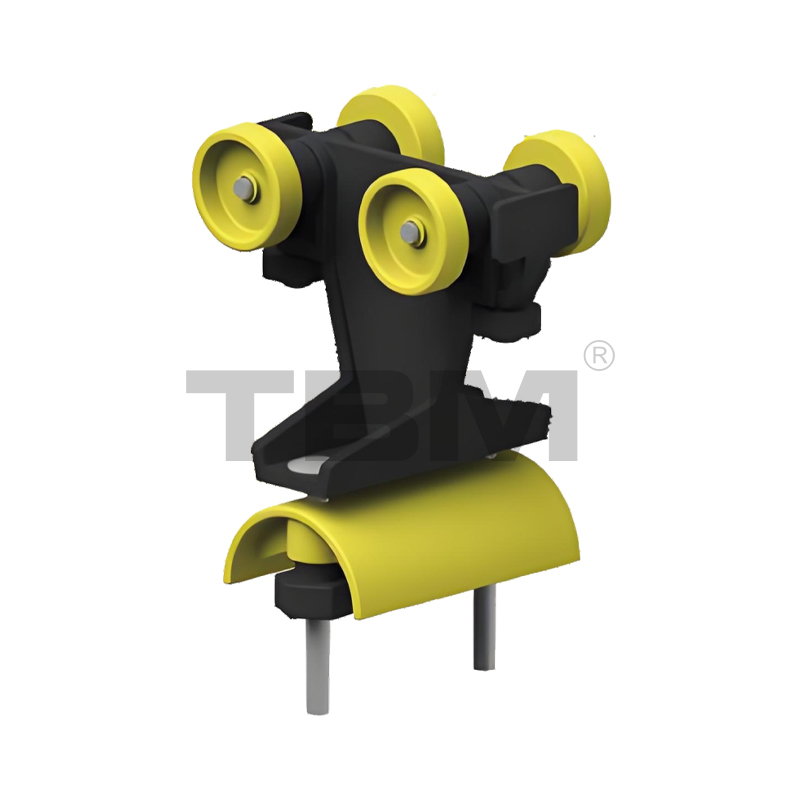

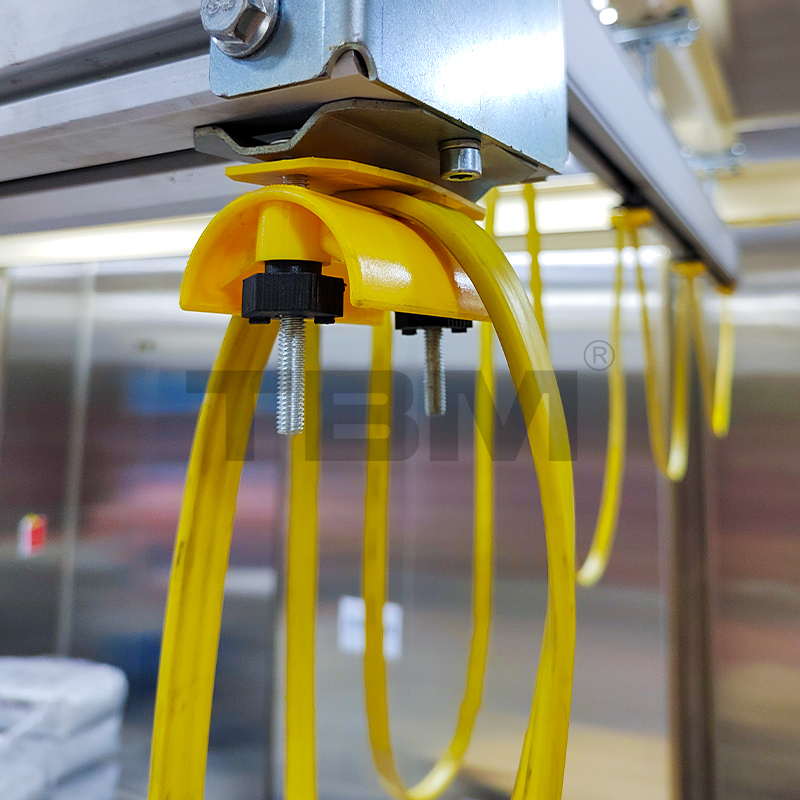

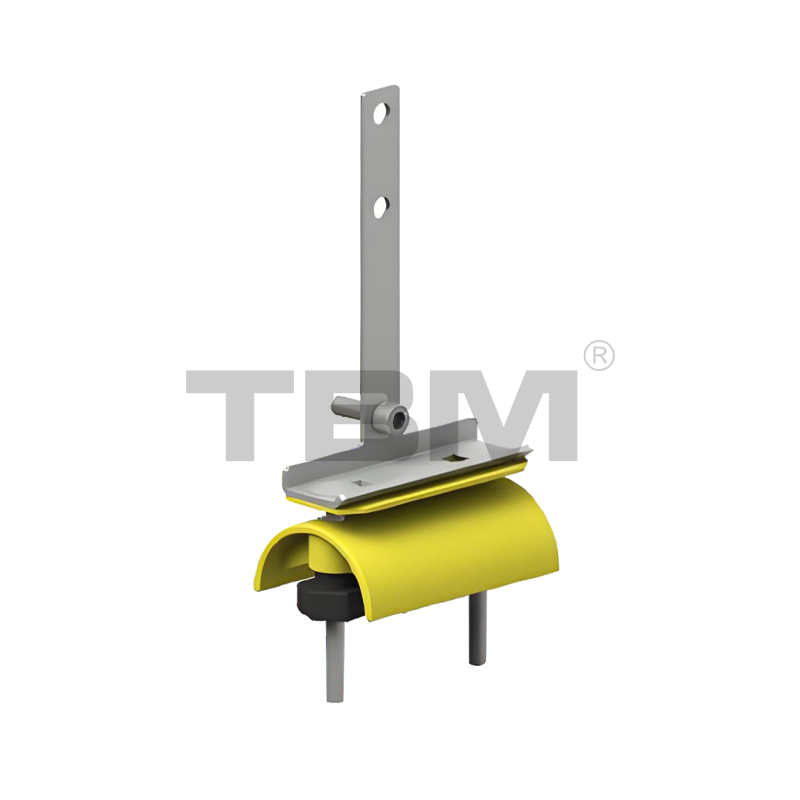

ACT01/AAT01 Cable/Tube Trolley
■Ito ay isang travel pulley na ginagamit upang hawakan ang mga cable o tubo kapag sila ay kinakaladkad sa isang track.

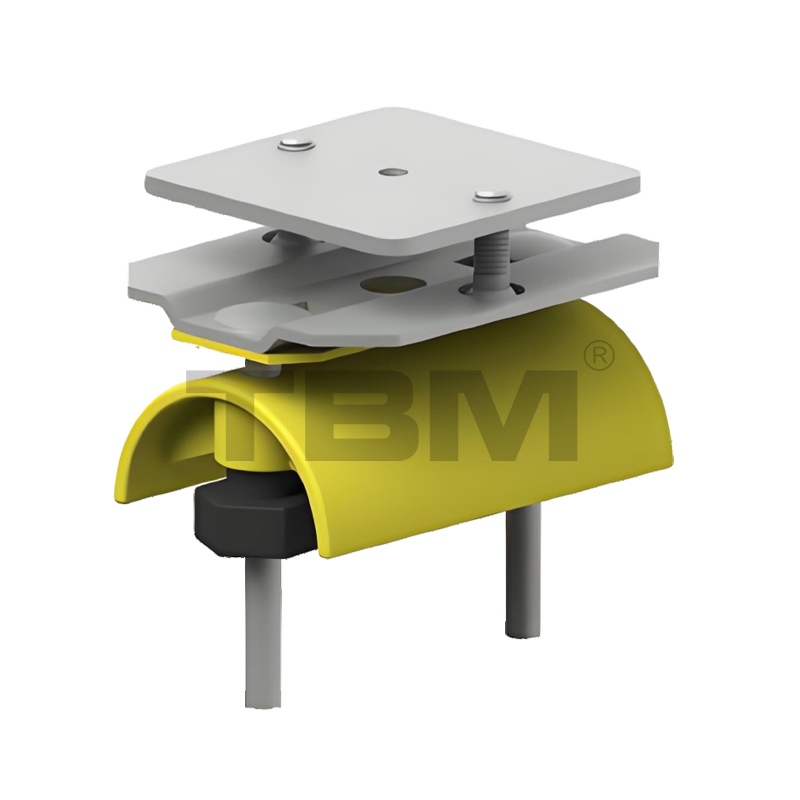

ACE01/AAE01 Cable/Tube End Clamp
■Ang aparatong ito ay nagse-secure ng mga kable o tubo sa dulo ng isang track.

ACH01/AAH01 Cable/Tube Pulling Bracket
■Ginagamit para sa pag-secure at paghila ng mga cable/tube habang naglalakbay sa mga riles o hoist pulley.

AWS01 Wire Rope Bracket
■ Ginagamit para i-secure at higpitan ang wire rope na ginagamit sa pagsasabit ng mga spiral air hose.

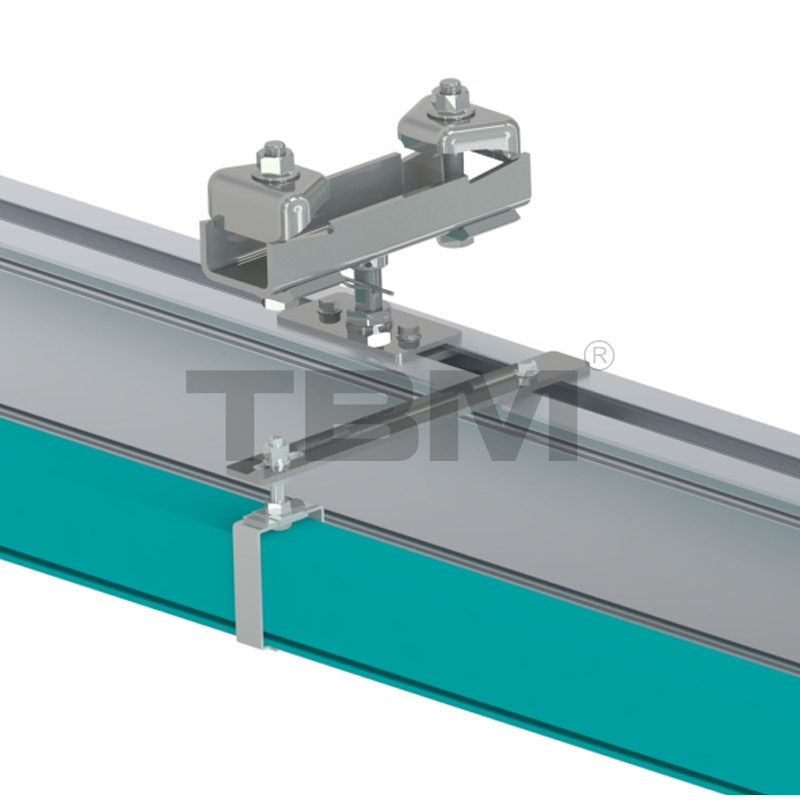

ASS01 Busbar Bracket
■Isang nakasabit na bracket para sa mga power busbar, na may flexible na pagsasaayos.

ACD01 Double Girder Spacer Connector
■Ginagamit para ikonekta at i-secure ang mga track spacer sa magkabilang dulo ng isang double-girder na istraktura. Apat na magkakahiwalay na piraso ay tugma sa lahat ng mga spacer ng track.

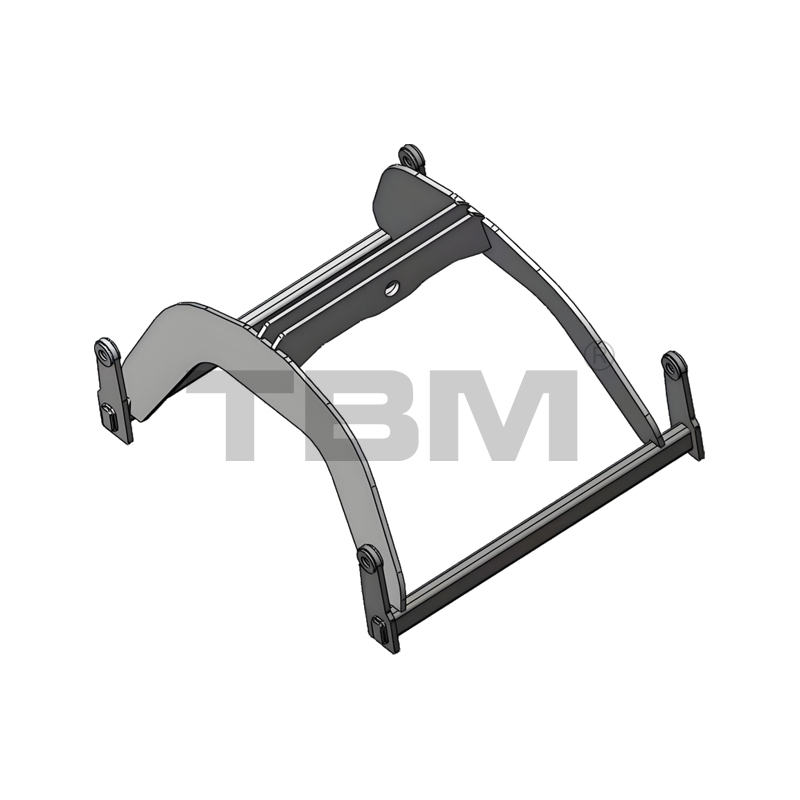

ATC01 Double-Girder Trolley Frame
■ Ang trolley frame na ito ay ginagamit upang i-mount ang isang hoist sa isang double-girder structure. Ang default na distansya sa pagitan ng dalawang beam ay 700mm.
■ Kung ang mga double beam ay naka-mount sa isang T-arm o istraktura ng manipulator, ang ibang mga istraktura ng trolley frame ay magagamit.

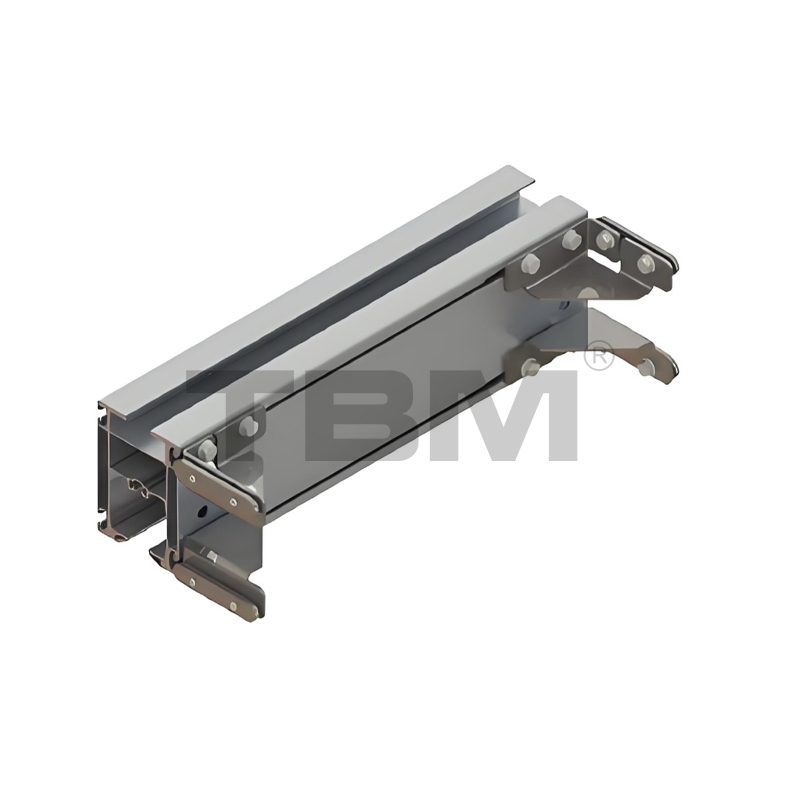

ALM10 Main Girder Lift Module

■Ginagamit para iangat ang mga pangunahing girder rails, ibinababa ang pangkalahatang headroom at pinapataas ang taas ng pag-angat.

AEB01 End Buffer

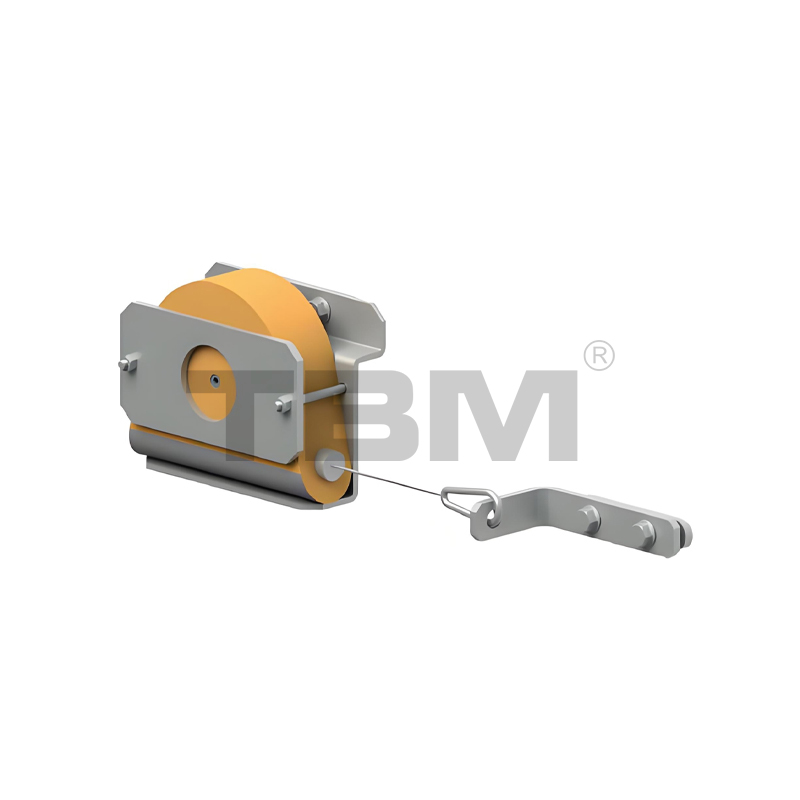

■ Dinisenyo upang hawakan ang epekto ng isang rail pulley o hoist pulley sa ilang sandali dahil sa pagkawalang-galaw, binabawasan ang epekto sa track at pangkalahatang istraktura.

ABT01 Telescopic Beam Rebound Device
■ Aktibong nire-rebound ng device na ito ang overhanging track kapag ginagamit ang telescopic beam, tinitiyak na laging nananatili ang overhanging beam sa itaas na track upang maiwasan ang mga aksidenteng banggaan.

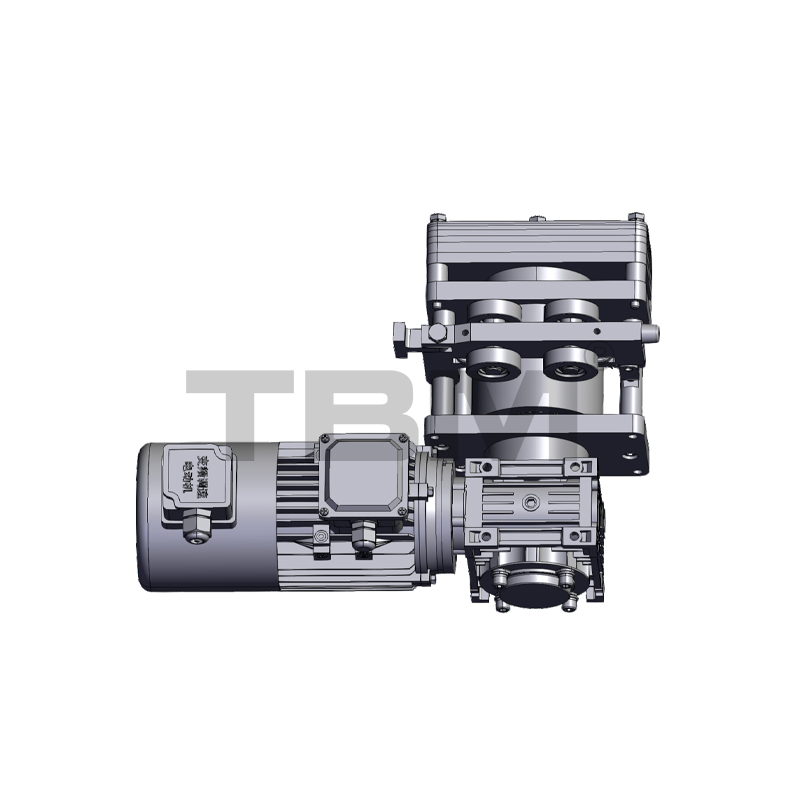

AEDO1 Electric Trolley
■ Kapag electric ang travel mode, ang main beam at hoist drive unit. Maaaring mapili ang motor mula sa mga domestic o imported na tatak.
■ Default na bilis ng paglalakbay: 5-20m/min (variable frequency dual speed)

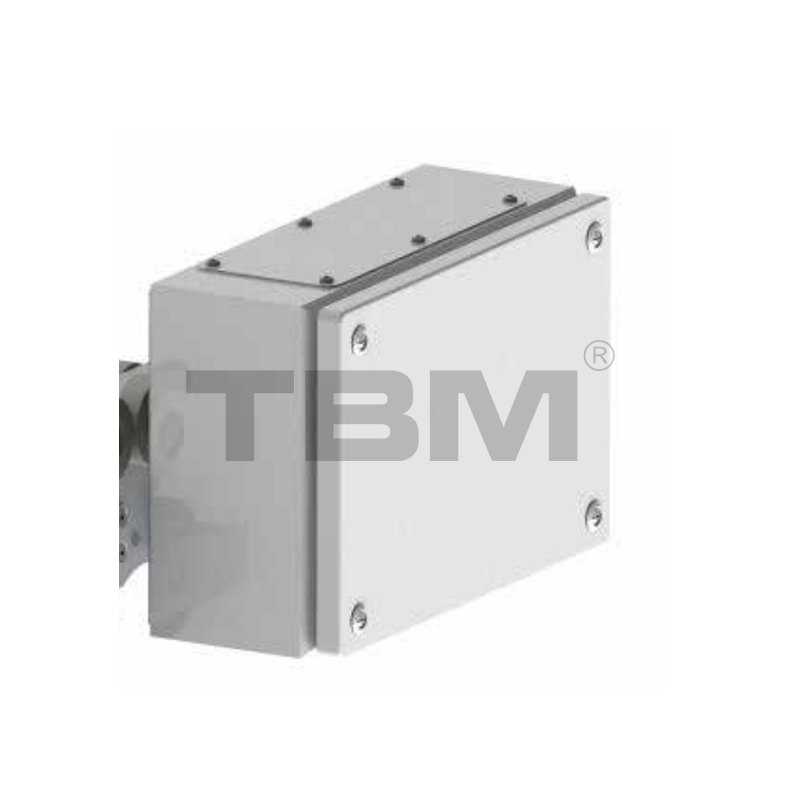

AEB01 Electronic Control System
■ Drive control unit. Depende sa mga kinakailangan ng customer, maaaring mag-iba ang napiling configuration.
■ Ang default na control system ay variable frequency.

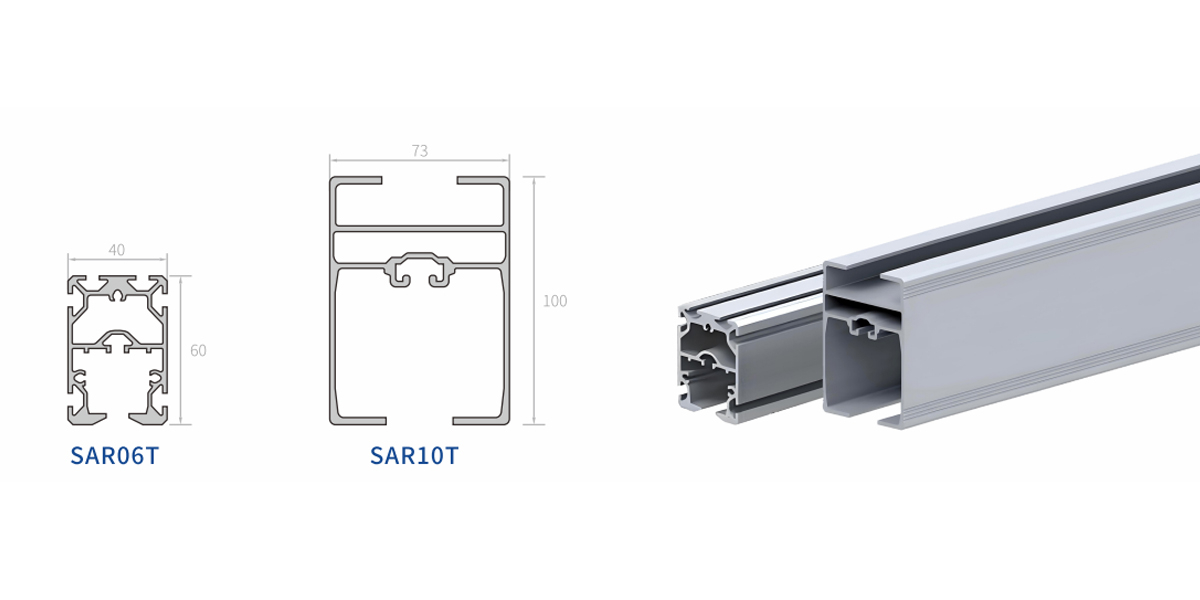

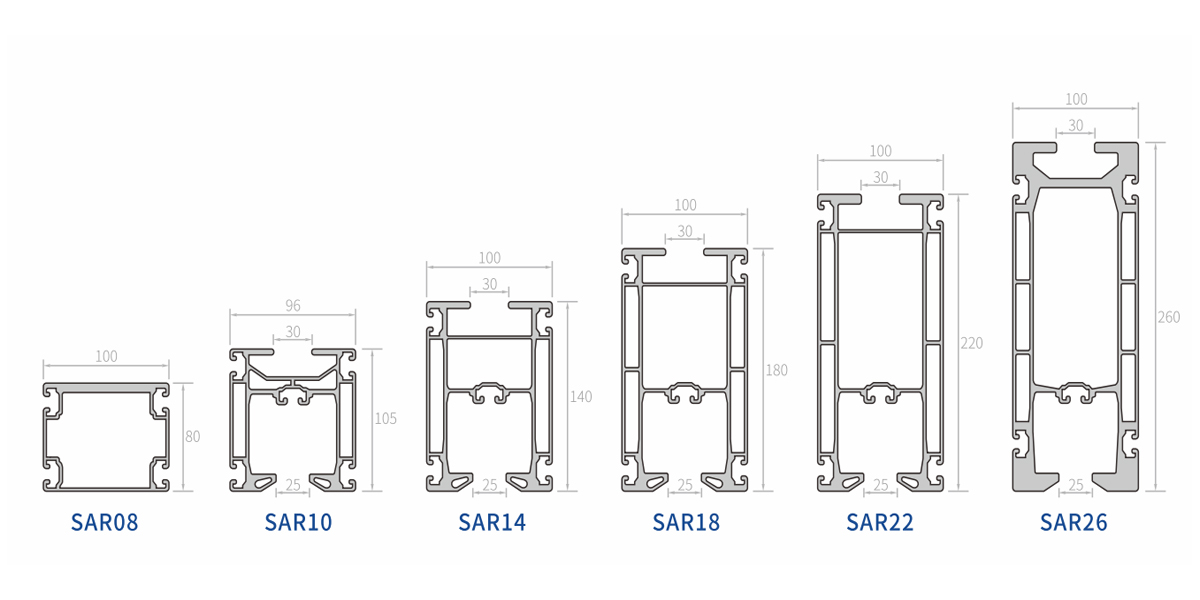

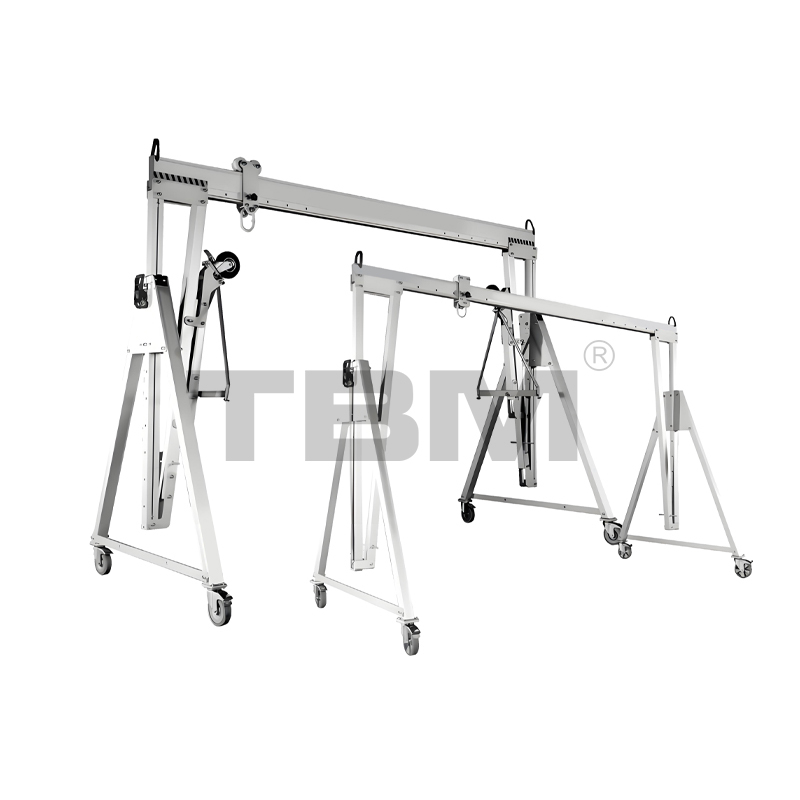

Tool Riles

Ang mga pangkalahatang pagtutukoy ng aluminyo haluang metal gantry ay ang mga sumusunod:
